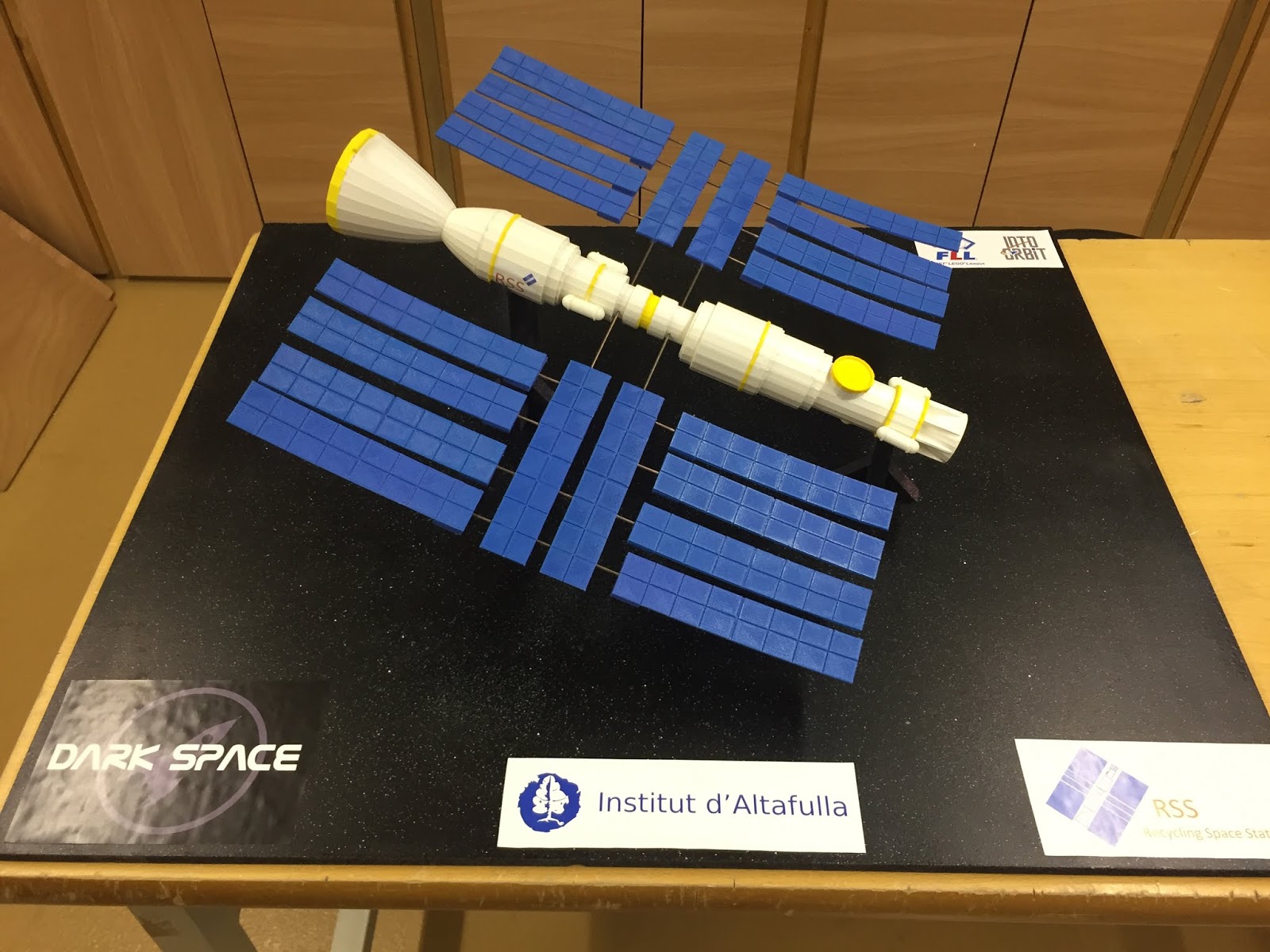

Dark Space Project carried out by Altafulla secondary school students supervised by technology teacher M Paz Valls in collaboration with Josep Palau

https://drive.google.com/open?id=1SB89Pk-nWB3HpkenAKzCbN4qeDgHUAEF

Canvia el color

Clica la bandera i prem la tecla espai per canviar el color de les papallones

ELEMENTS FÍSICS D'UNA XARXA INFORMÀTICA

• El concentrador o hub és un dispositiu de xarxa que permet connectar diversos ordinadors o dispositius Ethernet en un mateix segment de xarxa. Actua sense analitzar les adreces MAC de destí. És per això que tot el que hi arriba és reenviat indiscriminadament a tots els ordinadors connectats.

  Concentrador. Font: Viquipèdia

• El commutador o switch  és un aparell de xarxes que permet agrupar un conjunt d'ordinadors i fer que passin pel mateix cable. A diferència dels concentradors, per cada paquet que hi arriba, el commutador l'envia només al seu destí. Segons la infraestructura de la xarxa pot trobar-se en diferents disposicions.

Switch. Font Wikipedia

•  L’encaminador, enrutador,  o router  és el dispositiu que connecta una xarxa i els seus dispositius amb Internet.  L’encaminador ha d’estar adaptat a la tecnologia de connexió externa, ja sigui fibra òptica o cable telefònic amb tecnologia ADSL. Els routers de tipus domèstic porten connexió per a línea ADSL, integren un switch i un punt d’accés WiFi.

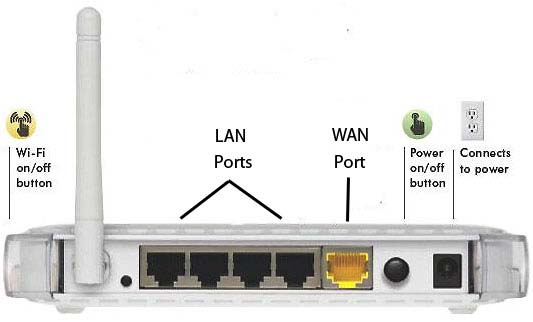

   Encaminador domèstic.









   Encaminador en rack. Font: Wikipedia









   El connector RJ-45  permet la connexió física entre un dispositiu i el cable.

Connector RJ-45 de la targeta de xarxa

Cable de xarxa amb connectors RJ-45

Font Viquipèdia

CABLES DE CONNEXIÓ

Les línies de transmissió són l’element clau per al transport de la informació entre els diferents nodes. En un procés de transmissió de dades, aquestes poden viatjar a través de les diferents tecnologies, adaptant-se en cada tram a la màxima velocitat admesa. També cal considerar la transmissió sense cables però la tractarem més endavant.

• Cable coaxial, constituït per dos cables conductors concèntrics.  El cable central és envoltat per una capa aïllant, que es recobreix pel segon conductor en forma de malla. El cable central transporta les dades i la malla fa la funció d’apantallament per reduir l’efecte de les interferències exteriors. Admet velocitats de tranmsmissió de dades de fins a 10 Mb/s.

Cable coaxial. Font Viquipèdia

• Cable parell trenat, està constiuït per dos cables de coure aïllats i trenats entre ells per reduir l’efecte de les interferències. Admet velocitats de transmissió de dades de fins a 1 Gb/s.

Parell trenat. Font Viquipèdia.

• Fibra òptica, constituïda per capes de material plàstic i de vidre. Transporta dades digitals per mitjà d’impulsos de llum a alta velocitat i és insensible a les interferències electromagnètiques. Pot suportar velocitats de transmissió més altes que pel sistema de cable de coure i moltíssima més capacitat.  Admet velocitats de tranmsmissió de dades de fins a 10 Gb/s.

La fibra óptica. Font: Eroski-Consumer

• El connector RJ-45  permet la connexió física entre un dispositiu i el cable.



Base RJ-45 en una tarjeta de red. Font WiKipèdia

 Conector RJ-45 macho
